Tecno plus · PRE-U2 / PRE-I2

定制

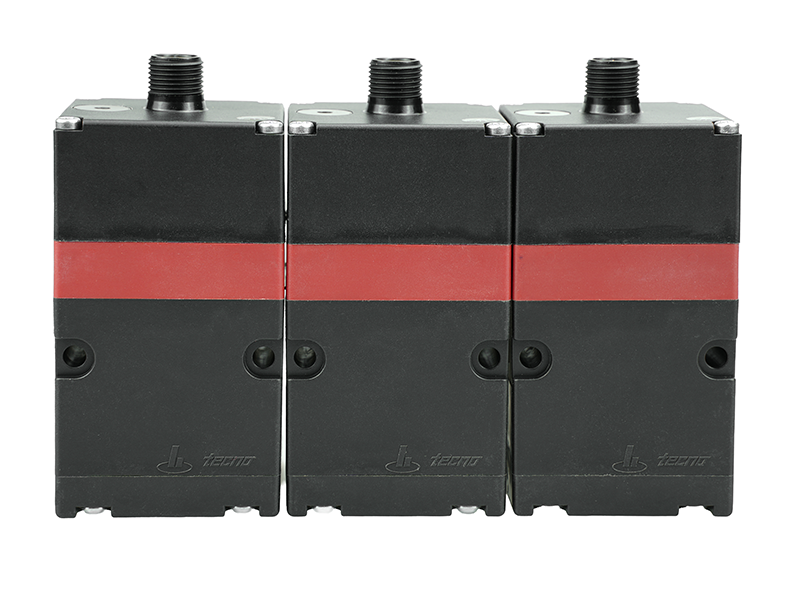

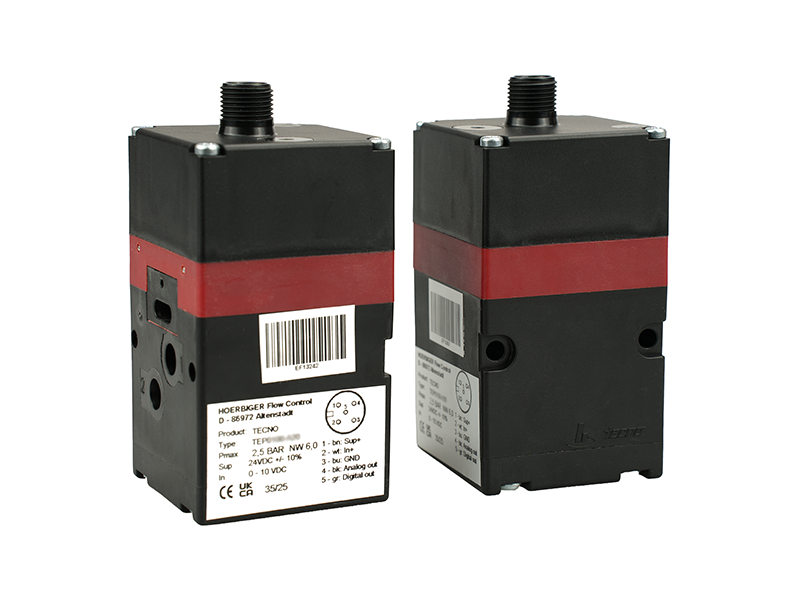

Tecno plus 是大流量压电先导比例调压阀，提供 0-2、0-6、0-10 和 0-16 bar 压力版本。采用电压或电流设定，集成 0-10 V 实际压力反馈和“压力到达”状态输出，适合需要压力反馈的动态气动控制。流量和防护等级随压力版本而异。

立即咨询返回产品列表

电源24 V DC ±10%

最大额定功率0.8 W

电流（不含数字输出负载）30 mA

电压型设定（PS120100）0-10 V

电流型设定（PS120101）4-20 mA

模拟压力反馈0-10 V; ≤1 mA

重复精度 / 滞环<0.2% p2max

线性度（+20 °C）<0.5% p2max

电气连接M12×1, 5-pin

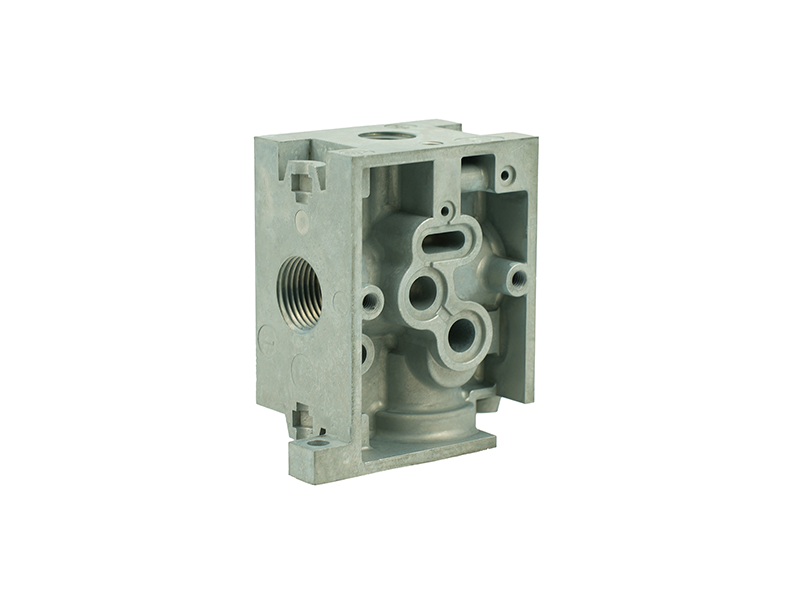

底板接口 / 通径G1/4 / 6 mm

环境 / 介质温度0…+50 °C

储存温度-20…+60 °C

↔ 左右滑动查看全部参数

压力版本对照
压力代码	输出压力	供气压力 p1	额定流量 QN	最大流量 Qmax	防护等级
020	0-2 bar	1.5-7 bar	1000 L/min	1100 L/min	IP65*
060	0-6 bar	1.5-10 bar	1000 L/min	1600 L/min	IP65*
100	0-10 bar	2-12 bar	1000 L/min	1600 L/min	IP65*
160	0-16 bar	2-17 bar	600 L/min	2400 L/min	IP54

重复精度、滞环和线性度均相对于对应型号的最大输出压力 p2max；线性度在 +20 °C 条件下给出。
最大流量为测试工况下的上限，选型时应与额定流量区分。2/6/10 bar 版本的最大流量测试条件为最大供气压力 p1max、最低输出压力 p2min = 0 bar。实际工作流量取决于供气压力、输出压力和负载。
* IP65 需正确连接插头，并分别引出主排气口 3 和先导排气口 13；16 bar 版本为 IP54。

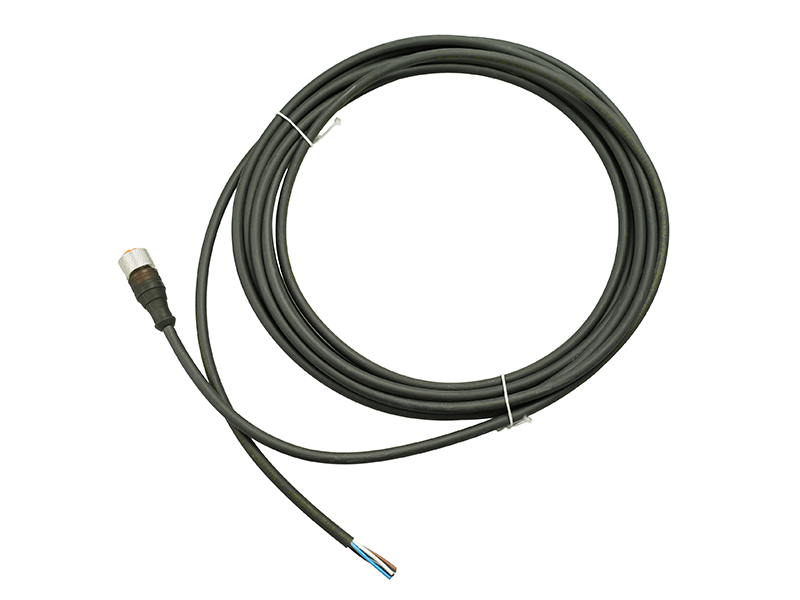

“压力到达”为数字开关输出，输出压力处于设定容差内时有效；模拟压力反馈为 0-10 V。M12 插头：1=24 V，2=设定输入，3=GND，4=模拟反馈，5=数字状态。
示例 PS120101-060-0xx：4-20 mA 设定，0-6 bar 输出，额定流量 1000 L/min，最大流量 1600 L/min。控制增益可通过 PS12424-A 编程套件调整。
供气压力至少高于所需最高输出压力 1 bar，并须符合该压力版本的供气上下限。使用符合型号要求的洁净压缩空气，保持排气口畅通。
