比例阀基础型

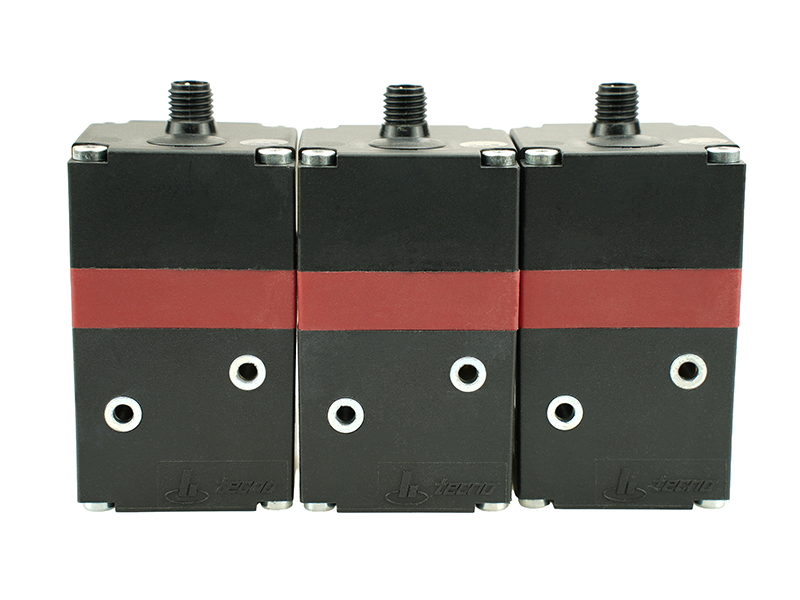

Tecno basic · PRE-U / PRE-I

现货

Tecno basic 采用压电先导与电子闭环控制，提供 0-0.2、0-2 和 0-8 bar 压力版本。可选电压设定或 4-20 mA 两线制电流设定；PS120006 电压型增加 0-10 V 实际压力反馈。流量、输入范围和接线方式随所选型号而异。

立即咨询返回产品列表

系列PRE-U / PRE-I

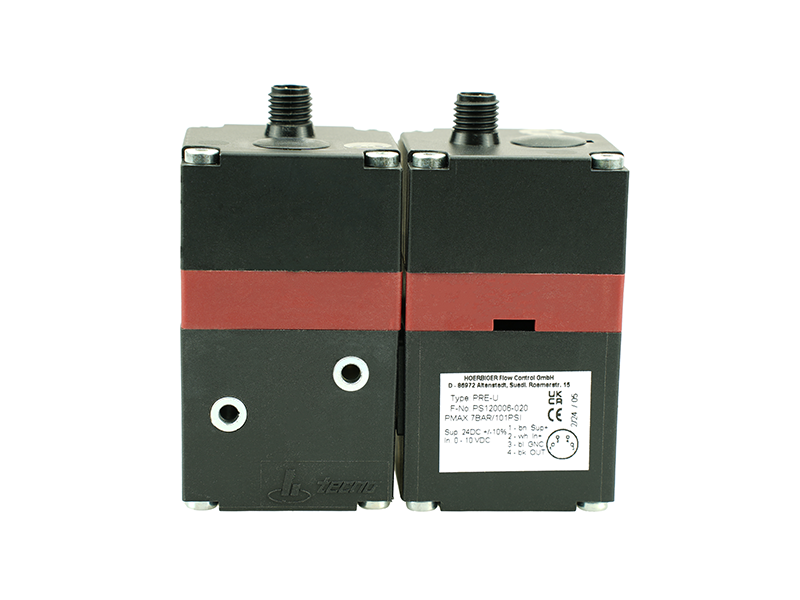

电压型型号PS120000 / PS120006

电流型型号PS120001

电压型电源24 V DC ±10%

电压型最大额定功率 / 电流0.4 W / 15 mA

电流型输入电压上限12.5 V

压力反馈（PS120006）0-10 V; ≤1 mA

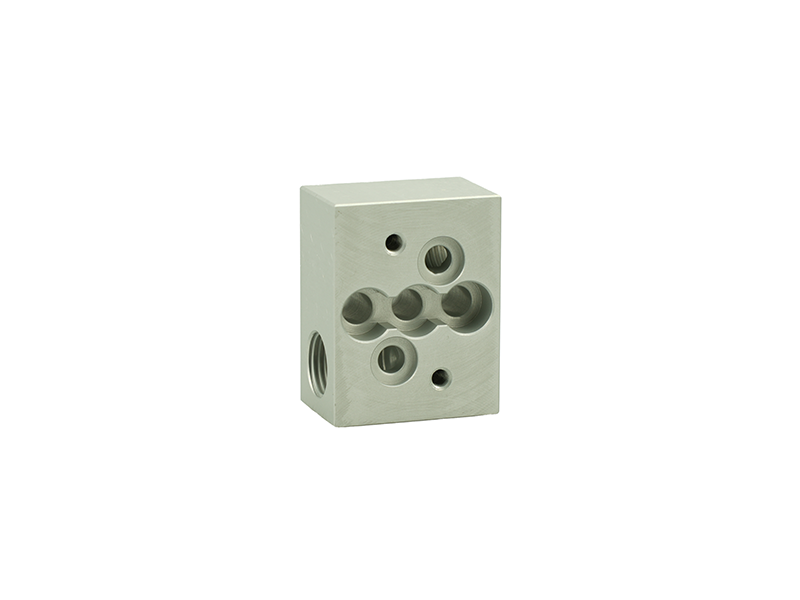

底板接口 / 通径G1/8 / 2.5 mm

防护等级IP30

环境 / 介质温度0…+50 °C

储存温度-20…+60 °C

重量（裸阀 / 含底板）0.100 / 0.155 kg

↔ 左右滑动查看全部参数

压力版本对照
压力代码	输出压力	供气压力 p1	最大流量 Qmax	重复精度	线性度
002	0-0.2 bar	1.5-2.5 bar	70 L/min	<0.5%	<1.0%
020	0-2 bar	1.5-7 bar	200 L/min	<0.2%	<0.5%
080	0-8 bar	1.5-10 bar	350 L/min	<0.2%	<0.5%

↔ 左右滑动查看全部参数

电气型号对照
型号分支	设定输入	供电	实际压力反馈	电气连接

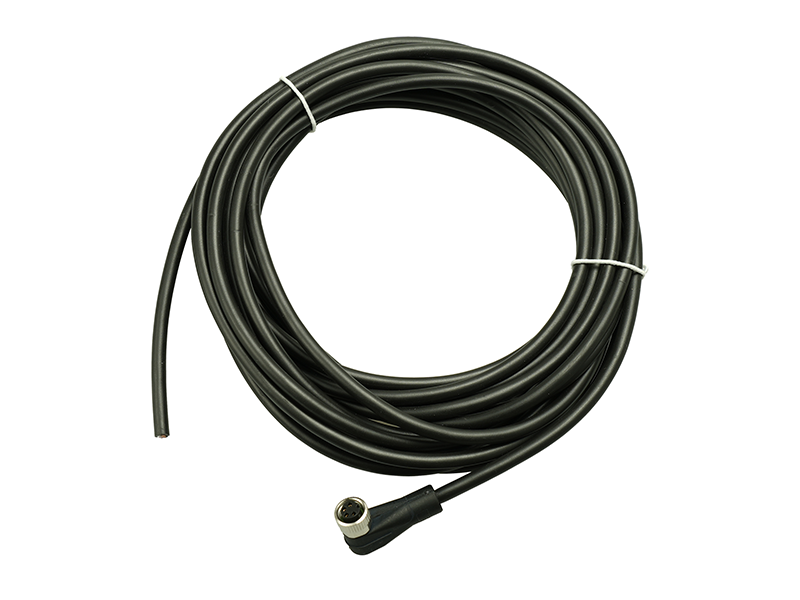

PS120000	080：0-8 V；002/020：0-10 V	24 V DC ±10%	无	M8, 3-pin
PS120006	080：0-8 V；002/020：0-10 V	24 V DC ±10%	0-10 V	M8, 4-pin
PS120001	4-20 mA	两线制回路供电	无	M8, 3-pin

重复精度、滞环和线性度均相对于对应型号的最大输出压力 p2max；线性度在 +20 °C 条件下给出。
0–8 bar 版本的额定流量为 200 L/min。各压力版本应根据工作压差和所需流量选型。
0–8 bar 版本的最大流量为 350 L/min，测试条件为 p1 = 10 bar、p2 = 6.3 bar、Δp = 1 bar。实际流量随供气压力、输出压力和负载变化，选型时应区分额定流量与最大流量。
PS120001 为两线制回路供电，输入端电压不得超过 12.5 V；不得按电压型接法直接施加 24 V。
示例 PS120006-020：0-2 bar 输出、0-10 V 设定、0-10 V 反馈，最大流量 200 L/min。控制增益可通过 PS12423-A 编程套件调整。
供气压力至少高于所需最高输出压力 1 bar，并须符合该压力版本的供气上下限。使用符合型号要求的洁净压缩空气，保持排气口畅通。
