PS11010-11L-S01

现货

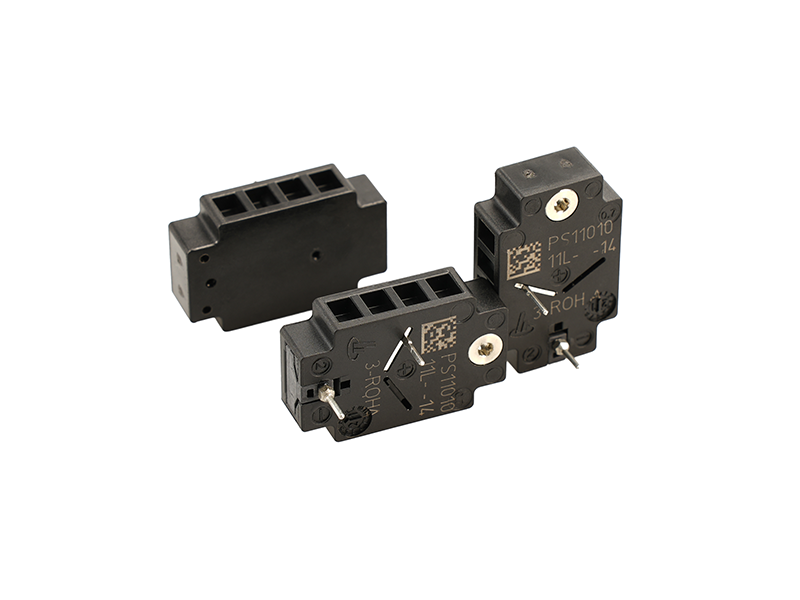

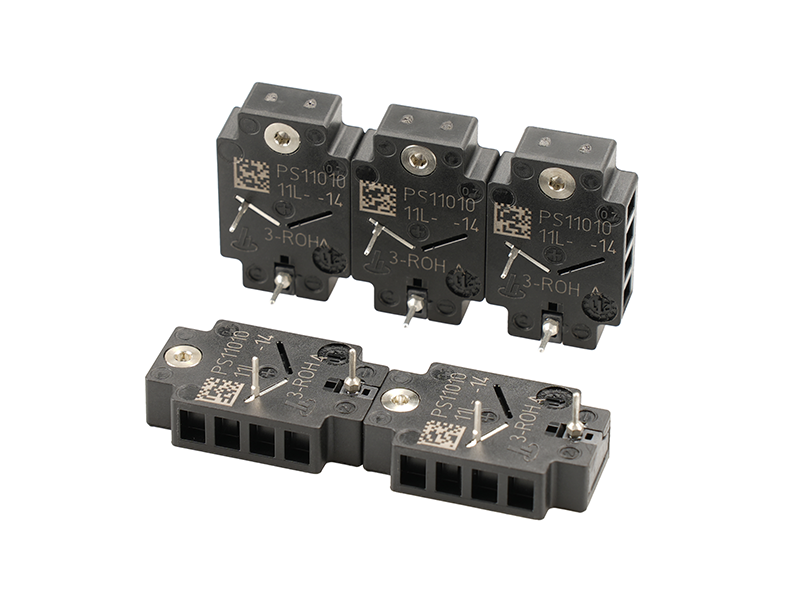

P9（PS11010-11L-S01）是采用压电陶瓷执行器的常闭三通二位座阀，用于压缩空气通路切换。导通时端口 1→2，关闭时端口 2→3，切换过程中存在通路重叠。标称供气压力为 1.35±0.05 bar；驱动须遵循规定的正负电压波形和限流条件。

立即咨询返回产品列表

产品型号PS11010-11L-S01

阀功能常闭三通二位座阀（切换有重叠）

标称供气压力 p11.35±0.05 bar

标称电压（须遵循驱动建议）±24 V DC

驱动电压上限 Umax±27 V DC

电容 C≤60 nF

最大允许电流 Imax≤30 mA

保持电流0.00 mA

开关能量 ENmin28.8 µJ

重量（约）0.006 kg / 6 g

环境 / 介质温度-30…+80 °C

储存温度-40…+80 °C

防护等级IP00

安装 / 电气连接法兰安装 / 接触针脚；安装方向不限

↔ 左右滑动查看全部参数

↔ 左右滑动查看全部参数

流量和泄漏量与温度、驱动电压及通路状态有关，选型时应采用对应工况的参数。
介质为符合 ISO 8573-1 等级 3 的压缩空气，露点须低于环境温度 10 K。
阀保持电流为 0.00 mA；系统功耗还包括驱动电路及切换过程的能耗。驱动电压、持续时间、温度和供气波动会影响传递特性，驱动电路须满足相应电压、限流和时序要求。
掉电排气功能要求驱动电路在失去供电后仍能提供关闭负脉冲，使工作口 2 与排气口 3 连通。关闭脉冲持续时间须大于 20 ms。
电压滞环 UH ≤5.75 V，测量条件为室温约 +20 °C、0–24 V 三角电压及 15 V/s 变化率。

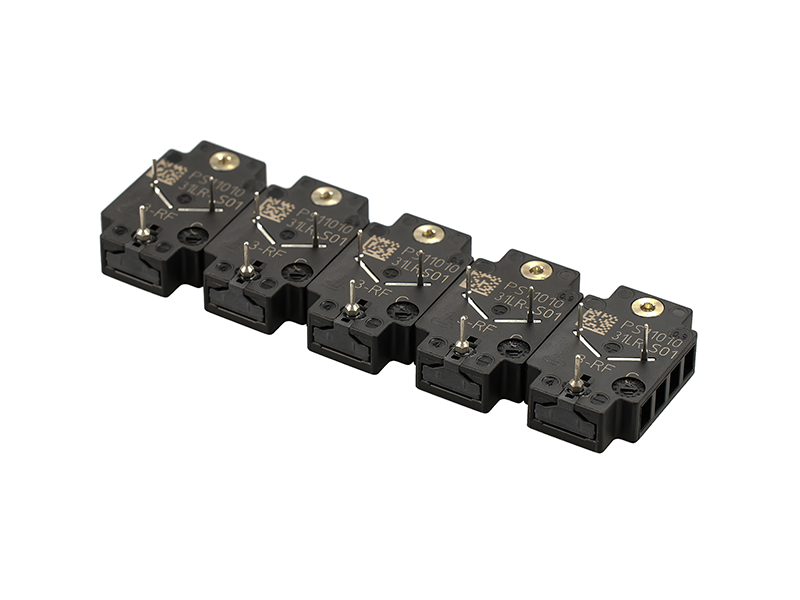

采用法兰安装，可配 PS11573 底板。接触针脚不得承受拉、压或横向机械载荷，连接插座不得向针脚传递作用力。
